LK-HHPD Բարձր արագությամբ InGaAs ֆոտոդետեկտոր
- Լայն թողունակություն, բարձր արագություն
- Բարձր արձագանքման
- Ներառված կողմնակալություն-T
- Բարձր հագեցվածության մուտքագրում
- Հերմետիկ փակված, SMA միակցիչ
- Ցածր մութ հոսանք, ազդանշան-աղմուկ բարձր հարաբերակցություն:
- Փոքր ձևի գործոն.
Նկարագրություն
LK-HHPD-ը բարձր արագությամբ դետեկտորային մոդուլ է, որը հարմար է թվային և անալոգային ծրագրերի համար, որն ունի InGaAs PIN ֆոտոդիոդ, որը ծածկում է ալիքի երկարությունները 1250-ից մինչև 1650 նմ: Այն առաջարկում է 12 ԳՀց կամ 18 ԳՀց թողունակություն և աշխատում է +5 Վ հզորությամբ: Մոդուլը համատեղելի է ստանդարտ միայնակ ռեժիմով 9/125 մկմ մանրաթելի հետ և ունի SMA միակցիչ ՌԴ ելքի համար՝ 50 օհմ դիմադրության համընկնումով:
LK-HHPD-ը հարմար է տվյալների բարձր արագությամբ կիրառությունների համար, այն հերմետիկորեն փակված է շրջակա միջավայրի գործոններից պաշտպանվելու համար՝ ապահովելով հուսալիություն և երկարակեցություն: Այն ունի թեթև դիզայն՝ 23 գրամից պակաս զանգվածով, ինչը ձեռնտու է շարժական կամ տարածության սահմանափակ կիրառությունների համար: Մոդուլը հավաստագրված է Վտանգավոր նյութերի սահմանափակման (RoHS) դիրեկտիվի 2.0-ի համաձայն՝ ցույց տալով բնապահպանական և անվտանգության չափանիշներին համապատասխանությունը:
Տեխնիկական Տեխնիկական
| Տիպիկ և բացարձակ առավելագույն գնահատական | ||||
|---|---|---|---|---|
| Parameter | Սիմ. | Նյութեր | Գնահատական | Միավոր |
| Պահպանման ջերմաստիճանի սահմանը | TSTG- ը | -45 ~ +85 | -55 ~ +100 | ℃ |
| Գործող տուփի ջերմաստիճանի տիրույթ | TC | 25 | -40 ~ +85 | ℃ |
| Շեղման լարում | VR | 5 | +4.75 ~ +5.25 | V |
| Օպտիկական մուտքային հզորություն | Pin | 0 | +13 | dbm |
| Այրվող օպտիկական հզորություն | PB | - | +16 | dbm |
| Կապարի զոդման ջերմաստիճանը | Tp | 280 (10 վրկ) | 330 (10 վրկ) | ℃ |
| Էլեկտրական / օպտիկական բնութագրեր (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Սիմ | Թեստի վիճակ | Պարամետրերի արժեքներ | Միավոր | ||
| Ալիքի երկարության տիրույթ | λ | - | 1000-1650 | nm | ||
| Հաճախականության միջակայք | - | - | X - Band | Ku - Band | - | |
| Փոքր ազդանշանի թողունակություն | f- 3dB | TC = 22 ± 3℃ | 0.3-12 թթ | 0.8-18 թթ | GHz | |
| Պատասխանատվություն | Re | VR =+5 Վ, Պin = 10 մՎտ | λ = 1310 նմ | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 նմ | ≥ 0.7 | ≥ 0.7 | ||||
| Արդյունք VSWR | VSWR | - | 2 ֆունտ | 2.2 ֆունտ | - | |
| Ամպլիտուդային հարթություն | A | TC =-45 + 85 ℃ | ≤ ±1.5 | dB | ||
| Հագեցվածության օպտիկական հզորություն | Ps | VR =+5 V, λ = 1550 նմ AC մոդուլացված |
13 | dbm | ||
| Հագեցվածություն ՌԴ ելքային հզորություն | Pդուրս | - | 10 - | dbm | ||
| Մութ հոսանք | Id | VR = 5 Վ | 10 ֆունտ | nA | ||
| Արդյունք Impedance | RL | - | 50 | Ω | ||
● Տիպիկ արձագանքման կորեր
(Նկար 1 X - Ժապավենային ֆոտոդետեկտորի հաճախականության արձագանք)

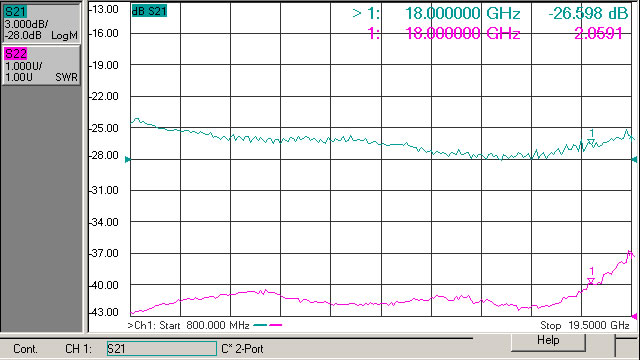

(Նկար 2 Ku - Ժապավենային ֆոտոդետեկտորի հաճախականության արձագանք)

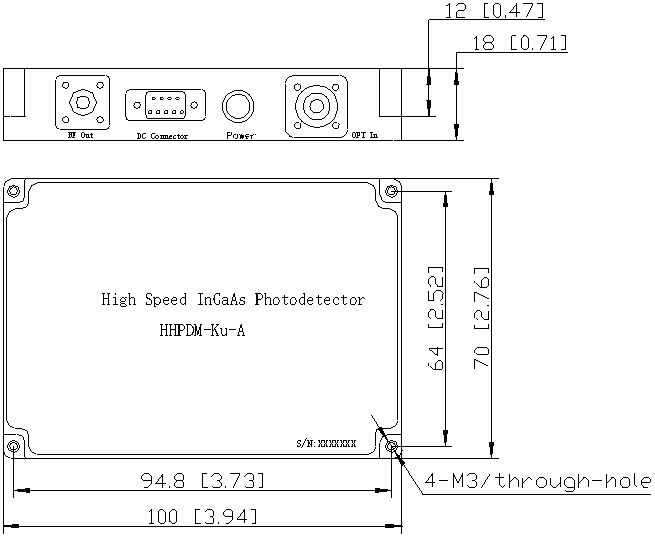

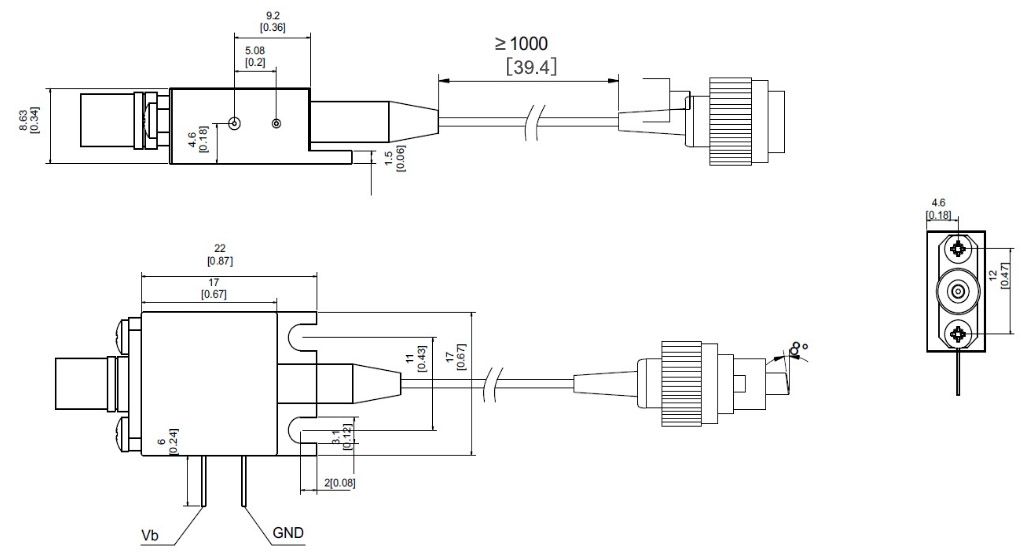

● Չափը և կապում (միավոր՝ դյույմ)
ՌԴ միակցիչ: SMA միակցիչ
●Պատվիրում Տեղեկատվություն
Թերթ 1:
| Կոդ | Անալոգային թողունակություն |
| X | 0.3~12 ԳՀց |
| Ku | 0.8 ~ 18 ԳՀց |
Թերթ 2:
| Կոդ | Միակցիչ Type | Դիտողություն անել |
| N | Միակցիչ չկա | Մեկ ռեժիմ 9 / 125 մկմ մանրաթելային խոզուկ |
| A | FC / APC |
● Նախազգուշական միջոցներ
Մանրաթելերի ճկման շառավիղը 20 մմ-ից ոչ պակաս՝ մանրաթելի վնասումից խուսափելու համար:
Համոզվեք, որ օպտիկամանրաթելային միացման երեսը մաքուր է, նախքան այն միացնելը օպտիկա-շղթային:
Պահպանման, փոխադրման և օգտագործման ժամանակ անհրաժեշտ է ESD-ի համապատասխան պաշտպանություն:
Մեր բոլոր ստանդարտ ֆոտոդետեկտորները կարող են հարմարեցվել մոդուլների մեջ:
Ծրագրեր
Օպտիկամանրաթելային հաղորդակցություն
Ռադարային տեղեկատվության մշակում
Էլեկտրոնային պատերազմ
Բարձր արագության ազդանշանի փորձարկում և չափում
Անվտանգություն և հսկողություն
