LK-AMPD-S Բարձր արագությամբ ուժեղացված միկրոալիքային վառարան InGaAs ֆոտոդետեկտոր
- Բարձր արագություն, լայն թողունակություն
- Ներառված կողմնակալություն-T
- O/E հիբրիդային ինտեգրված
- Բարձր շահույթ, ցածր աղմուկ, լայնաշերտ
- Հերմետիկ փակված, SMA միակցիչ
- Ցածր մութ հոսանք, ազդանշան-աղմուկ բարձր հարաբերակցություն:
- Փոքր ձևի գործոն.
Նկարագրություն
LK-AMPD-S-ը InGaAs ֆոտոդիոդի և ցածր աղմուկի ուժեղացուցիչի հիբրիդ է, որը նախատեսված է 1000-ից մինչև 1650 նմ լայն օպտիկական արձագանքի համար և առաջարկում է 15 դԲ ռադիոհաճույք: Այն ապահովում է բարձր արագությամբ կատարում 12 ԳՀց և 18 ԳՀց թողունակությամբ և սնուցվում է +5 Վ սնուցմամբ:
Այս մոդուլը համատեղելի է ստանդարտ մեկ ռեժիմով 9/125 մկմ մանրաթելի հետ և ունի SMA միակցիչ՝ 50 օհմ դիմադրության համընկնումով:
LK-AMPD-S-ը հերմետիկորեն փակված է շրջակա միջավայրի պաշտպանության համար և ունի թեթև դիզայն՝ 23 գրամից պակաս զանգվածով: Այն համապատասխանում է Վտանգավոր նյութերի սահմանափակման (RoHS) դիրեկտիվի 2.0-ին՝ ապահովելով շրջակա միջավայրի կայունությունը և անվտանգության խիստ չափանիշներին համապատասխանելը:
Տեխնիկական Տեխնիկական
| Տիպիկ և բացարձակ առավելագույն գնահատական | ||||
|---|---|---|---|---|
| Parameter | Սիմ. | Նյութեր | Գնահատական | Միավոր |
| Պահպանման ջերմաստիճանի սահմանը | TSTG- ը | -45 ~ +85 | -55 ~ +100 | ℃ |
| Գործող տուփի ջերմաստիճանի տիրույթ | TC | 25 | -40 ~ +85 | ℃ |
| Շեղման լարում | VR | +5 | +5 ~ +9 | V |
| Օպտիկական մուտքային հզորություն | Pin | 0 | +10 | dbm |
| Այրվող օպտիկական հզորություն | PB | - | +13 | dbm |
| Կապարի զոդման ջերմաստիճանը | Tp | 280 (10 վրկ) | 330 (10 վրկ) | ℃ |
| Էլեկտրական / օպտիկական բնութագրեր (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Սիմ | Թեստի վիճակ | Պարամետրերի արժեքներ | Միավոր | ||
| Ալիքի երկարության տիրույթ | λ | - | 1000-1650 թթ | nm | ||
| Հաճախականության միջակայք | - | - | X - Band | Ku - Band | - | |
| Փոքր ազդանշանի թողունակություն | f- 3dB | TC = 22 ± 3℃ | 0. 3 ～ 12 | 0. 8 ～ 19.5 | GHz | |
| Պատասխանատվություն | Re | VR =+5V, Պin = 10 մՎտ | λ = 1310 նմ | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 նմ | ≥ 0.85 | ≥ 0.8 | ||||
| Ամպլիտուդային հարթություն | A | TC =-45 + 85 ℃ | ≤ ± 2 | dB | ||
| Հագեցվածության օպտիկական հզորություն | Ps | VR =+ 5 V, λ = 1550 նմ AC մոդուլացված |
10 | dbm | ||
| ՌԴ ազդանշանի ավելացում (բնորոշ) | G | - | 15 1 | dB | ||
| Հագեցվածություն ՌԴ ելքային հզորություն | Pդուրս | - | +3 | dbm | ||
| Արդյունք VSWR | VSWR | - | 2 ֆունտ | - | ||
| Արդյունք Impedance | RL | - | 50 | Ω | ||
● Տիպիկ արձագանքման կորեր
(Նկ. 1 X - ժապավենային ֆոտոդետեկտորի հաճախականության արձագանք)

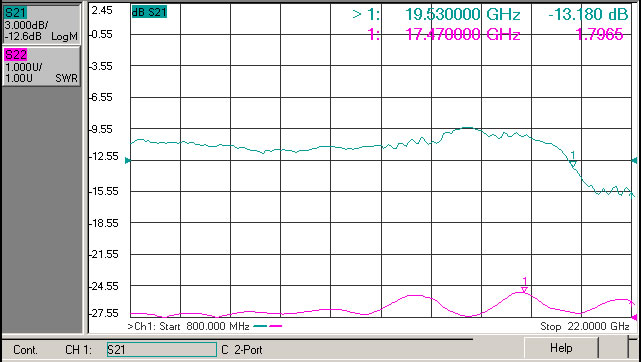

(Նկ. 2 Ku - ժապավենային ֆոտոդետեկտորի հաճախականության արձագանք)
●Չափը և կապում (միավոր: մմ[դյույմ])
ՌԴ միակցիչ: SMA
●Պատվիրում Տեղեկատվություն
Թերթ 1:
| Կոդ | ՌԴ ազդանշանի ձեռքբերում | Դիտողություն անել |
| S | 15 դբ | Տիպիկ և կենտրոնական հաճախականություն |
Թերթ 2:
| Կոդ | Անալոգային թողունակություն |
| X | 0. 3~12 ԳՀց |
| Ku | 0. 8 ~ 19.5 ԳՀց |
Թերթ 3:
| Կոդ | Միակցիչ Type | Դիտողություն անել |
| N | Միակցիչ չկա | Մեկ ռեժիմ 9 / 125 մկմ մանրաթելային խոզուկ |
| A | FC / APC | |
| P | FC / PC |
● Նախազգուշական միջոցներ
Մանրաթելերի ճկման շառավիղը 20 մմ-ից ոչ պակաս` մանրաթելերի վնասումից խուսափելու համար:
Համոզվեք, որ օպտիկամանրաթելային միացման երեսը մաքուր է, նախքան այն միացնելը օպտիկա-շղթային:
Պահպանման, փոխադրման և օգտագործման ժամանակ անհրաժեշտ է ESD-ի համապատասխան պաշտպանություն:
Մեր բոլոր ստանդարտ ֆոտոդետեկտորները կարող են հարմարեցվել մոդուլների մեջ:
Ծրագրեր
Ռադարային տեղեկատվության մշակում
Էլեկտրոնային պատերազմ
Անտենայի չափում
Օպտիկամանրաթելային հաղորդակցություն
Անվտանգություն և հսկողություն
