LK-NYDMD DWDM միկրոալիքային վառարան DFB լազերային մոդուլ

  • Ուղղակի մոդուլյացիա DFB լազեր
  • Բարձր դինամիկ միջակայք
  • Ալիքի երկարությունը՝ CWCM
  • 18 ԳՀց թողունակություն
  • Ցածր շեմային հոսանք
  • Բարձր ելքային հզորություն
  • 7pin բատերֆլայ փաթեթ SMA միակցիչով
  • Գործող տուփի ջերմաստիճանը՝ -40-ից 70℃
  • Ընդլայնված հուսալիություն
ՏԵՂԵԿԱՏՈՒ

+ 86 29 88244373

Նկարագրություն

LK-NYDMD լազերը գերազանց է ուղղակիորեն մոդուլավորվող բաշխված հետադարձ կապի (DFB) լազերային, որը նախատեսված է գծային օպտիկամանրաթելային հաղորդակցություններում գերազանց կատարողականություն ապահովելու համար այն ծրագրերի համար, որոնք պահանջում են չափազանց լայն թողունակություն: Ծառայելով որպես ավանդական կոաքսիալ մալուխային համակարգերի առաջադեմ այլընտրանք՝ LK-NYDMD-ն գերազանցում է 12 ԳՀց կամ 18 ԳՀց բարձր հաճախականությամբ ազդանշաններ փոխանցելու հարցում:

Պահպանելով ՌԴ ազդանշանի ամբողջականությունն իր սկզբնական տեսքով՝ այս լազերները զգալիորեն բարձրացնում են միկրոալիքային կապի ցանցերի հուսալիությունը: Այս ատրիբուտների շնորհիվ LK-NYDMD-ն զգալիորեն բարելավում է ազդանշանի որակը մի շարք ծրագրերում, ինչպիսիք են հեռակառավարման ալեհավաքը, հեռաչափությունը, ժամանակի և հղման ազդանշանների բաշխումը, ինչպես նաև չափման և հետաձգման գծերի համակարգերը:

LK-NYDMD-ն ունի ինտեգրված օպտիկական մեկուսիչ, ջերմաէլեկտրական հովացուցիչ (TEC), թերմիստոր, լազերային դիոդային չիպ և մոնիտորի ֆոտոդիոդ, որոնք բոլորը կնքված են ամուր 7-փին թիթեռային փաթեթի մեջ՝ ապահովելու հերմետիկ պաշտպանություն և պահպանելու առավելագույն արդյունավետությունը:

Տեխնիկական Տեխնիկական
Բացարձակ առավելագույն գնահատականներ
Parameter Պատկեր Min. Max. Միավոր
Լազերային դիոդի առաջընթաց հոսանք If - 120 mA
Լազերային դիոդի հակադարձ լարում V - 1 V
Առջևի հզորություն Pf - 20 dbm
PD հակադարձ լարում V - 15 V
Փոխանցվող հոսանք (PD) Im - 2 mA
Օպերացիոն ջերմաստիճանը To 40 - +70 ° C
Պահպանման ջերմաստիճանը Ts 55 - +85 ° C
Պահպանման հարաբերական խոնավությունը Sr - 85 %
Օպտիկական և էլեկտրական բնութագրեր (Tc=25°C)
Parameter Պատկեր Թեստի վիճակ Min Նյութեր Max units Նշում
Ալիքի երկարություն λ IF = IOP, T = TOP DWDM (ITU)
1550
-		 nm
Հաճախություն - X տարբերակ 0.1 - 12 GHz -
Ku տարբերակ 1 - 18
Օպտիկական ելքային հզորություն P IF=Iop - 10 - mW 1
Thershold հոսանք Ith λ=1550 նմ - - 10 mA -
Գործողության ընթացիկ Iop λ=1550 նմ - 55 100 mA -
Աշխատանքային լարումը Vop λ=1550 նմ - 1.5 2.5 V -
Լանջերի արդյունավետությունը SE - 0.2 - - W/A -
Կողմնակի ռեժիմի ճնշման հարաբերակցությունը SMSR λ=1550 նմ, IF=Iop 30 - - dB -
Ռացիոնալ ինտենսիվության աղմուկ RIN   - 150 - 130 - dB / Հց -
Թողունակություն (-3dB,I=60mA) S21 X տարբերակ - 12 - GHz -
Ku տարբերակ - 18 -
Վերադարձ կորուստ VSWR X տարբերակ - - 2 dB -
Ku տարբերակ - - 2.2
Մուտք 1 դԲ Սեղմում   - 15 - - dbm -
Թերմիստորի դիմադրություն Rth @ 25 ° C - 10 - Կոհմ -
TEC ընթացիկ It - - - 1.2 A 2
TEC լարումը Vt   - - 2.5 V 2
Հզորություն (PD) Ct   - - 20 pF -
Մոնիտորինգի ընթացիկ Im - 0.10 - 2.0 mA -
Մութ հոսանք (PD) Id   - - 50 nA -

Նշումներ:Բոլոր լազերային չիպերը գալիս են վաֆլիներից, որոնք հավաստագրված են՝ օգտագործելով ներկայացուցչական բազմաթիվ սարքեր, որոնք պետք է հասնեն ընդունելի ելք՝ այրման համար:

1. Լազերային ջերմաստիճանը սահմանված է 25℃, կողմնակալության հոսանքը 55 մԱ-ում

2. Օպերացիոն գործի ջերմաստիճանը -40~70℃


● Տիպիկ տվյալներ

(λ=1550նմ, TC =25 ℃)

(Նկար 1 X- Band S11 և S22 տվյալներ)

(Նկար 2 Ku- Band S11 և S22 տվյալներ)


● Էլեկտրական սխեմատիկ

Առաջատար # ֆունկցիա
1 Տերմիստոր
2 Տերմիստոր
3 LD- (կողմնակալություն)
4 PD+
5 PD-
6 Cooler+
7 Սառեցնող-
8 LD- (ՌԴ)
9 Հիմք

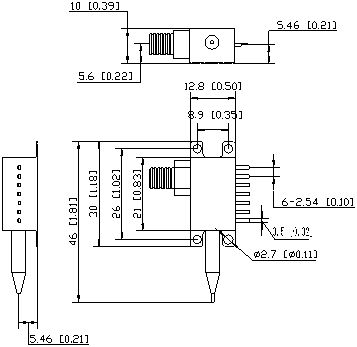

● Եզրագծային գծագրեր (միավոր՝ մմ[դյույմ])


ՌԴ միակցիչ՝ SMA


● Պատվերների մասին տեղեկություններ

Թերթ 1:

Կոդ Նկարագրություն
DM DWDM (Dense Wavelength Division Multiplexing) 7 PIN թիթեռի փաթեթ

Թերթ 2:

Կոդ Անալոգային թողունակություն
X 0.1 ~ 12 ԳՀց
Ku 1 ~ 18 ԳՀց

Թերթ 3:

Նեղուց Հաճախականություն (THz) Կենտրոնական ալիքի երկարություն (նմ)   Նեղուց Հաճախականություն (THz) Կենտրոնական ալիքի երկարություն (նմ)
C01 Ցանկացած ցանկալի մաքսային ալիքի երկարություն C37 193.7 1547.72
C02 Ոչ-ITU, 1547 նմ – 1560 նմ C38 193.8 1546.92
C03 Ոչ-ITU, 1557 նմ – 1560 նմ C39 193.9 1546.12
C04 Ոչ-ITU, 1530 նմ – 1560 նմ C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Թերթ 4:

Կոդ Միակցիչ Type Դիտողություն անել
A FC / APC Մեկ ռեժիմ 9 / 125 մկմ մանրաթելային խոզուկ, 0.9 մմ, 1 մ երկարություն
S SC / APC
N Միակցիչ չկա

● Նախազգուշական միջոցներ

  • Մանրաթելերի ճկման շառավիղը 20 մմ-ից ոչ պակաս՝ մանրաթելի վնասումից խուսափելու համար:

  • Համոզվեք, որ օպտիկամանրաթելային միացման երեսը մաքուր է, նախքան այն միացնելը օպտիկա-շղթային:

  • Պահպանման, փոխադրման և օգտագործման ժամանակ անհրաժեշտ է ESD-ի համապատասխան պաշտպանություն:

Ծրագրեր

  • Բարձր արագությամբ տվյալների հաղորդակցություն

  • Անտենայի հեռակառավարում

  • Բջջային և PCS ցանցեր

  • Անալոգային ՌԴ կապերի փոխանցում

  • Ռազմական հաղորդակցություն

  • Հետևում, հեռաչափություն և վերահսկում

  • Հեռաչափական համակարգեր

  • Ռազմական և պաշտպանական համակարգեր
